一简介

DIBAS(Digital Backend System)是安装于上海天文台天马望远镜的脉冲星和谱线观测终端,整个设备包括数据采集、数据处理、存储和观测控制四部分,由上海天文台和美国国家射电天文台Green Bank Telescope共同研制完成。

脉冲星观测具备相干消色散和非相干消色散功能,对每种功能都有搜寻、在线折叠和校准的观测模式,支持641282565121024204840968192等通道。在相干模式下处理一路双偏振的中频信号,最多2 GHz带宽;非相干模式下可以处理3组双偏振中频信号,每组最多2 GHz带宽。

谱线观测可以同时处理三组双偏振中频信号,每组具备多达29种观测模式,最高带宽为1.5 GHz.

根据天马望远镜的中频信号分配方案,DIBAS能够根据观测波段,自动选择合适的硬件进行观测,无需手动更改接线。

DIBAS结构

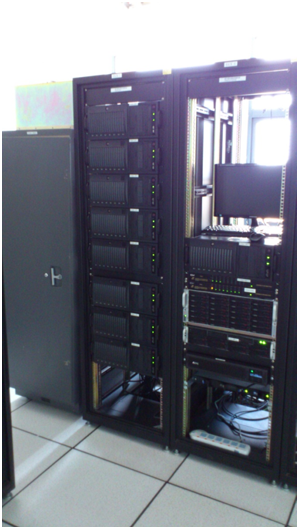

DIBAS硬件主要有三部分,数据采集系统、高性能服务器(HPC)组和存储器系统,硬件设备如图1所示。

数据采集系统位于图1左侧的第一组机柜,主要是将望远镜接收的模拟信号转换为数字信号,并根据观测模式做相应的预处理;其包括模拟单元、频率综合模块、模数转换器(Analog Digital Converter)、和Roach 处理平台。模拟单元对中频模拟信号进行放大和滤波,放大增益为38 dB;滤波器有三种带宽,1950 MHz1450 MHz450 MHz,以对应不同的观测模式,带宽的选择通过I2C总线控制。频率综合模块利用氢原子钟的10 MHz标频产生ADC的采样时钟,其频率根据观测模式自动设定。模数转换器ADC将模拟的信号采样量化以数字的方式输出,本设备采用8位量化,最高4 GHz采样率。Roach Ⅱ平台对采样后的数字信号进行预处理,并组帧以10 Gb网络发送给服务器组。

高性能服务器组采用超微(SuperMicro)服务器架构,配置Nvidia GTX780 GPU做加速。服务器配置1 Gb网络用于控制,10 Gb光纤网络用于与数据采集系统传输数据,40 Gb Infiniband网络与存储器系统作数据的读写。

存储器系统目前有80 TB的存储空间,采用lustre存储方案。系统有两台服务器组成,管理节点(mds)和存储节点(oss)

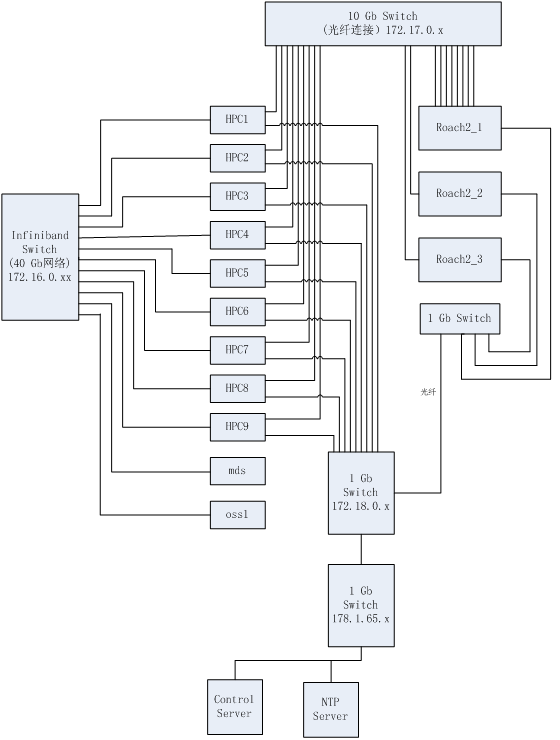

DIBAS的网络配置如图2所示。

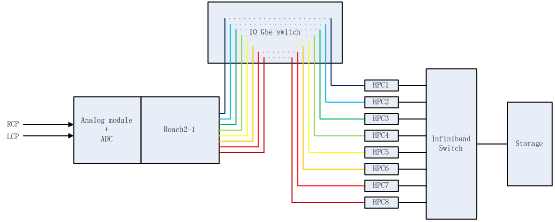

脉冲星相干消色散处理一组双偏振中频信号,在Roach 处理平台中将其划分通道后,按带宽分成8份,每份通过一个10 Gb网络发送给一台HPC,经过处理后将结果存储。其工作模式见图3所示。

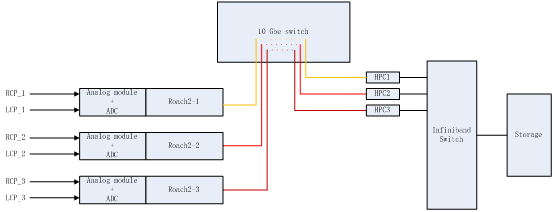

脉冲星非相干消色散和谱线可以同时处理三组双偏振信号,每组信号经过一个Roach Ⅱ平台预处理,然后由一台HPC处理。工作模式见图4



1 DIBAS硬件



 2 DIBAS硬件网络配置



 3 8 HPC工作模式



 4 3 HPC工作模式



DIBAS工作模式

DIBAS脉冲星观测有搜寻、在线积分和校准等工作模式,有相干和非相干消色散功能。通道数可设为641282565121024204840968192

谱线具有29种工作模式,对应不同的带宽、分辨率。每种模式的具体情况见表1。对于模式10-29,其中心频率可设,但是务必设置在频率范围内。

模式

窗口数

带宽

(MHZ)

通道

谱分辨率

(KHz)

中心频率

(MHz)

频率范围 (MHz)

MODE1

1

1500

1024

1464.8

750

0-1500

MODE2

1

1500

16384

91.553

750

0-1500

MODE3

1

500

16384

30.517

250

0-500

MODE4

1

187.5

32768

5.722

750

656.25-843.75

MODE5

1

187.5

65536

2.861

750

656.25-843.75

MODE6

1

187.5

131072

1.43

750

656.25-843.75

MODE7

1

100

32768

3.051

400

350-450

MODE8

1

100

65536

1.526

400

350-450

MODE9

1

100

131072

0.763

400

350-450

MODE10

1

23.4375

32768

0.715

可设

0-1450

MODE11

1

23.4375

65536

0.358

可设

0-1450

MODE12

1

23.4375

131072

0.179

可设

0-1450

MODE13

1

23.4375

262144

0.089

可设

0-1450

MODE14

1

23.4375

524288

0.045

可设

0-1450

MODE15

1

11.71875

32768

0.358

可设

0-450

MODE16

1

11.71875

65536

0.179

可设

0-450

MODE17

1

11.71875

131072

0.089

可设

0-450

MODE18

1

11.71875

262144

0.045

可设

0-450

MODE19

1

11.71875

524288

0.022

可设

0-450

MODE20

8

23.4375

4096

5.722

可设

0-1450

MODE21

8

23.4375

8192

2.861

可设

0-1450

MODE22

8

23.4375

16384

1.431

可设

0-1450

MODE23

8

23.4375

32768

0.715

可设

0-1450

MODE24

8

23.4375

65536

0.358

可设

0-1450

MODE25

8

15.625

4096

3.815

可设

0-450

MODE26

8

15.625

8192

1.907

可设

0-450

MODE27

8

15.625

16384

0.954

可设

0-450

MODE28

8

15.625

32768

0.477

可设

0-450

MODE29

8

15.625

65536

0.238

可设

0-450



DIBAS输出

DIBAS脉冲星模式输出为PSRFITS,可以用通用的脉冲星处理软件处理。常用软件如下:

psrfits_utils: http://github.com/demorest/psrfits_utils

PRESTO: http://github.com/scottransom/presto

PSRCHIVE: http://psrchive.sourceforge.net

TEMPO: http://tempo.sourceforget.net

DIBAS谱线模式输出为MBFITS,可以用GILDASCLASS软件处理。在生成MBFITS数据时,已经对观测数据做过频率校准(Doppler修正)、幅度校准(ON/OFFON/OFF/TCAL)等处理。

DIBAS控制

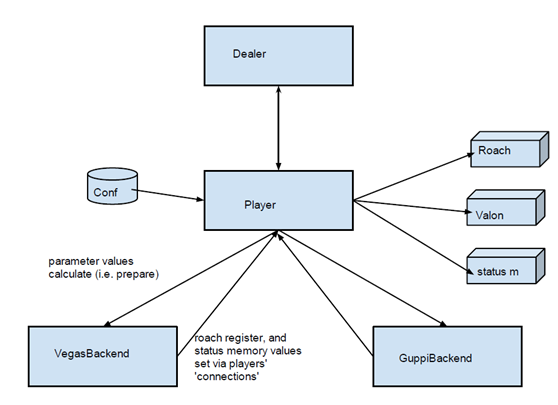

DIBAS采用层次化的控制结构,用户通过Dealer的程序输入指令,Dealer控制一个或多个Player程序控制硬件设备工作。基本结构如图5所示。



 5 DIBAS控制结构

目前望远镜控制软件已完成DIBAS的远程控制,观测时根据观测刚要文件自动的控制DIBAS工作。
